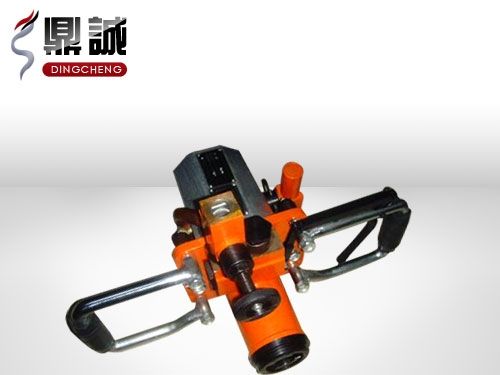

ZRS50手持式乳化液鉆機
一、概述及用途
手持式乳化液鉆機是以采煤工作面支護用乳化液液壓泵站為動力源，以液壓能轉化為機械能以轉矩輸出方式實施煤層鉆孔的機械。并可分為干式鉆機及濕式鉆機兩種。濕式鉆機鉆孔時其中絕大部分乳化液經回液管回到泵站繼續使用，一小部分乳化液從鉆機本身自動分出經空心鉆桿到鉆頭以實現濕式除塵（濕式鉆機需訂貨時提出）。本鉆機具有轉矩大、重量輕、鉆孔速度快，不需用電及電器綜合保護裝置，可實現安全生產。并可針對不同硬度的鉆孔物質可以做到無級調節鉆孔轉速。本鉆機適用于煤層鉆孔、礦壓鉆孔、挑頂、臥底，特別在綜采工作面使用更為方便。
二、型號含義
Z: 產品類別代號-礦用回轉鉆機
R: 第 一特征代號-乳化液
S: 第二特征代號-手持式
25： 第三特征代號-MAX工作壓力，單位為兆帕（MPa）
50/400：主參數-額定轉矩/額定轉速，單位為 牛米（N.m）/轉每分鐘（r/min）
三、特點
1、 不需用電及電器綜合保護裝置；不需增加水源及其它供水裝置可實現濕式鉆孔。
2、安裝聯接使用方便；具有轉矩大、重量輕、鉆孔速度快等優點。
四、技術參數
表1 基本性能參數
基本性能參數 | 單位 | 要求 |
液壓馬達類型 | — | 齒輪液壓馬達 |
額定壓力 | MPa | 20 |
MAX工作壓力 | MPa | 25 |
額定流量 | L/min | 32 |
額定轉矩 | N.m | 50 |
MAX轉矩 | N.m | 65 |
MAX轉矩安全系數 | — | 240 |
額定轉速 | r/min | 400 |
使用轉速 | r/min | 無級調速 |
噪聲聲壓級（0.5m處） | dB(A) | <85 |
噪聲聲功率級 | dB(A) | <108 |
續表1
機重 | kg | 13.6 |
外形尺寸（長×寬×高） | mm×mm×mm | 285×440×230 |
操作手柄間距 | mm | 410 |
鉆孔直徑 | mm | Φ42 |
沖洗水壓力 | MPa | 0.6 |
ZRS50手持式乳化液鉆機 2016-11-8 本文被閱讀 3616 次
